מרכז מחרטות CNC

מרכז מפנה CNC
צריח כלים שונים לבחירה.
זמין גם צריח חי לכרסום בחריטה.

שלח החקירה

מרכז מפנה CNC

צריח כלים שונים לבחירה.

זמין גם צריח חי לכרסום בחריטה.

היתרונות של מרכז מכונות CNC:

1. גמיש ביותר

2. דיוק עיבוד גבוה

3. איכות העיבוד יציבה ואמינה

4. פרודוקטיביות גבוהה

מפרט מוצר

פריט		יחידה	HL202-D300	HL202-D300A	HL202-Y60	HL202-Y60A
כושר עבודה	מקסימום נדנדה מעל המיטה	מ"מ	Φ520	Φ520	Φ520	Φ520
	גובה מלוח הזזה למרכז הציר	מ"מ	111	111	127	127
	Max.Turning Dia.	מ"מ	Φ200	Φ200	Φ200	Φ200
	אורך חלק עבודה מקסימלי	מ"מ	300	300	300	300
נול	ציר Thru-Hole Dia.	מ"מ	Φ56	Φ58	Φ56	Φ58
	סוג ציר	/	A2-5	A2-6	A2-5	A2-6
	גודל צ'אק	אִינְטשׁ	6	8	6	8
	מקסימום מהירות הציר	סל"ד	4000	4000	4000	4000
	Max.Bar Dia.Pass ציר	מ"מ	Φ33	Φ45	Φ33	Φ45
	מנוע ציר	KW	5.5	7.5	5.5	7.5
הזנה	X Axis Travel	מ"מ	105	105	105	105
	Z Axis Travel	מ"מ	450	450	450	450
	נסיעות בציר Y	מ"מ	/	/	60	60
	מומנט מנוע ציר X/Z	N.m	9.6	9.6	9.6	9.6
	מומנט מנוע לכלי חי צריח חי		14.6	14.6	9.6	9.6
	קוטר בורג ציר X Axis/Pitch	מ"מ	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	קוטר בורג ציר Z Axis/Pitch	מ"מ	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	קוטר בורג ציר Y Axis Ballsw/Pitch	מ"מ	/	/	Φ32/10	Φ32/10
	איחוד מהיר (X/Z/Y)	מ'/דקה	X25/Z25	X25/Z25	X25/Z25/Y25	X25/Z25/Y25
כלי צריח	סוג כלי		Sevro Live Turret BMT45		Sevro Live Turret BMT40
	מס' כלי		12	12	12	12
	זמן שינוי הכלים (סמוך)	s	0.5	0.5	0.5	0.5
	גודל מחזיק כלי	מ"מ	20×20/Φ32/Φ25	20×20/Φ32/Φ25	16×16/Φ25	16×16/Φ25
כלי סוג כנופיות	סוג מחזיק כלי		2 סטים (Squre & Round)		2 סטים (Squre, Round,0 מעלות ו-90 מעלות)
זנב	טאיסטוק שרוול מתחדד	/	MT4	MT4	MT4	MT4
זנב	Tailstock Sleeve Dia./ Travel	מ"מ	Φ63/80	Φ63/80	Φ63/80	Φ63/80
דיוק	דיוק מיקום (X/Z/Y)		±0.008/300	±0.008/300	±0.008/300	±0.008/300
דיוק	דיוק מיקום מחדש (X/Z/Y)		±0.004/300	±0.004/300	±0.004/300	±0.004/300
אחרים	גודל מכונה (L×W×H)	מ"מ	2220×1610×1800	2220×1610×1800	2220×1610×1800	2220×1610×1800
אחרים	משקל המכונה	ק"ג	3400	3400	3500	3500
בקר CNC	SYNTEC 21TA		Std.	Std.	Std.	Std.
בקר CNC	FANUC/סימנס/מיצובישי		העדיף.	העדיף.	העדיף.	העדיף.

תיאור מוצר

1. החלקים הבסיסיים העיקריים כגון גוף המיטה, רגלית המיטה, המזרן האמצעי והראש עשויים כולם מברזל יצוק HT 250 או HT300. כל המיטה והרגל של המיטה מאמצות מבנה יציקה אינטגרלי של 30-מעלה או 45-מעלה. המבנה הסימטרי הקומפקטי והסביר מבטיח קשיחות גבוהה וביצועי רטט כיפוף של החלקים הבסיסיים. משטח המסילה של המיטה נכבה על ידי תדר שמע סופר, ועומק החדירה יכול להגיע ל-2 מ"מ, מה שמספק ערובה ליציבות השימוש לטווח ארוך במחרטה.

2. המזרן האמצעי והמיטה כולה, המגלשה האמצעית ומשטח ההזזה של המזרן עשויים כולם מטכנולוגיית מסילת קו טייוואן, בעלת המאפיינים של מהירות גבוהה, ביטול זחילה לסירוגין, קשיחות גבוהה, חיכוך נמוך ורעש נמוך . שימון לחץ אוטומטי מאומץ כדי לשפר את דיוק המכונה.

3. ההזנה בכיווני X ו-Z מאמצת את הטבעת הפנימית של האגוז הכפול כדי להעמיס מראש את בורג כדור העופרת הגדול, ומהירות ההזנה מהירה. מנוע ההנעה מחובר ישירות לבורג באמצעות צימוד אלסטי. מנוע סרוו ההזנה מעביר כוח ישירות לבורג הכדור בעל הדיוק הגבוה. אין פער, מה שמבטיח את דיוק המיקום והסנכרון של המחרטה.

4. קופסת הציר מאמצת יחידת ציר עצמאית בעלת מבנה שרוול, ומצוידת במיסבים מיוחדים של ציר בעל חוזק גבוה. מבחינת שימון, נעשה שימוש בחומר הסיכה המיוחד למיסבים גרמניים, מה שמפחית מאוד את העיוות התרמי של יחידת הציר ומשפר את היציבות והדיוק התרמית. מומנט במהלך השבבים גדל גם הוא מאוד. אמצו יחידת ציר במהירות גבוהה, דיוק גבוה וקשיחות גבוהה. כושר נשיאת העומס הצירי והרדיאלי חזק מאוד, ובהתאם לסוג, יכול גם להגיע למהירות גבוהה יותר.

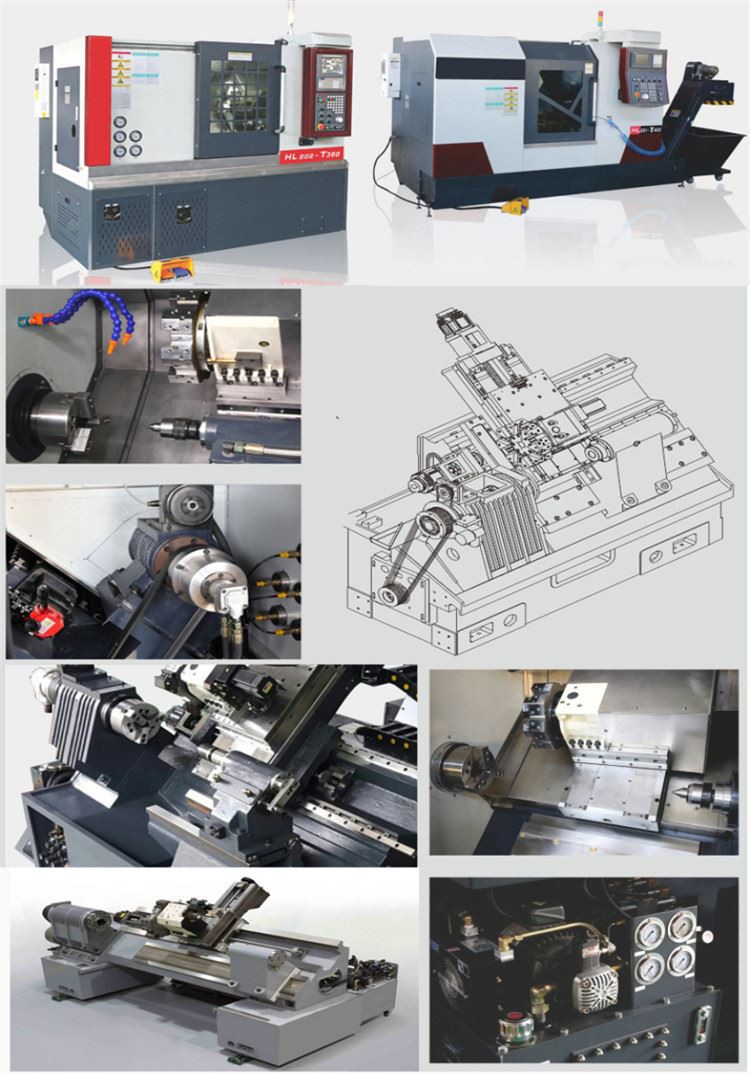

16 HL CNC LATHE Spec

3 About Us

4 Exhibition and Customers

5. Honors & Certificate

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

10 Package & Shipment

1 One Step solutions

Q1.	איך אוכל לקבל את הצעת המחיר שלך?
A.	השאר לנו את העיסוי שלך / שלח אימייל עם דרישות הרכישה שלך ואנו נשיב לך בהקדם האפשרי.
Q2.	האם אתה יכול לספק מכונה מותאמת אישית או מכונה מיוחדת?
A.	כן, בטח, אנו מספקים פתרונות CNC חכמים ללקוח שלנו, על מנת להגביר את היעילות. בהתאם לדרישתך המיוחדת.
Q3.	האם אתה יכול לספק הדרכה לתפעול מכונות CNC?
A.	כן, הדרכה חינם במפעל שלנו זמינה.
Q4.	מה דעתך על המחיר שלך?
A.	שלח לי פרטים על מה שאתה צריך, אז אנחנו נספור את זה, אתה תקבל את המחיר הטוב ביותר. המחיר תחרותי בכל העולם.
Q5.	מה זמן האספקה ומה החבילה?
A.	בדרך כלל זמן האספקה הוא כ-30-45 ימים. כל מכונות ה-CNC שלנו עמוסות בחבילה ראויה לים.
