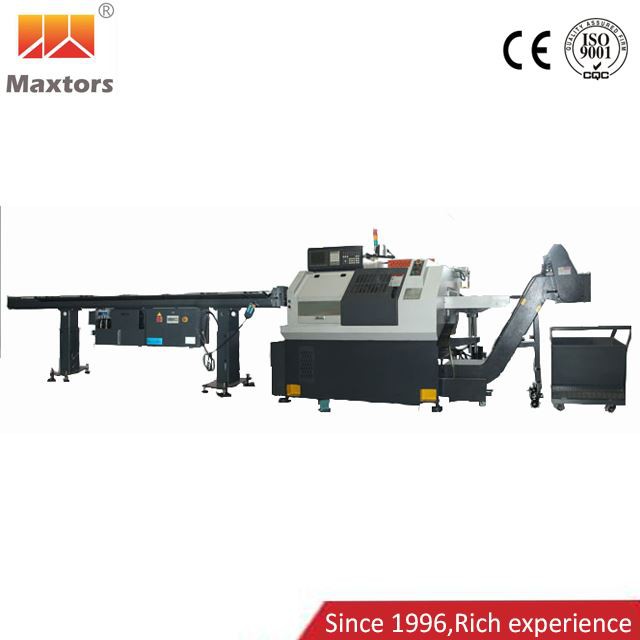

כרסום מרכז מפנה

כרסום Cnc מפנה מרכז מיטה נטויה אופקית

HL202

מחרטות CNC מסדרת HL הן מחרטות CNC מבוקרות בשני צירים. הם בבנייה משולבת מכנית, חשמלית והידראולית (או פנאומטית) הנשלטת על ידי בקר FANUC CNC.

למכונה יש יתרון של מבנה פשוט, ביצועים יציבים ותפעול אמין. זה מתאים לעיבוד של חלקים צירים או חלקי דיסק, במיוחד אלה עם צורה מסובכת ודרישת דיוק גבוהה. באמצעות הפונקציות המושלמות של הבקרה, הוא יכול לבצע עבודות סיבוב כולל משטחים גליליים פנימיים וחיצוניים, מתחדדים, קשתות וחוטים שונים.

זווית המיטה האלכסונית היא 45 מעלות. זה מציע את היתרון של שטח פעולה מספיק והסרת שבבים קלה. המיטה המשולבת מעניקה קשיחות גבוהה ותכונה גבוהה נגד עיוותים לביצועי המכונה. שני צירי ה-X וה-Z מאמצים דרכי מדריכי רולר טעונים מראש וברגי כדור טייוואן/גרמניים. מקדם החיכוך שלהם קטן. הם עמידים בפני שחיקה וטובים להעלאת הזנה מהירה והארכת חיי השירות.

מכונה זו מאמצת מנוע המופעל במהפך כדי לממש מהירות משתנה. באמצעות חגורה מרובת טריזים, המנוע מניע את הציר ישירות. מכיוון שאין הילוכים, ההנעה יציבה ועם רעש נמוך יותר. תמיכת הציר הקדמי מאמצת מיסב גלילה כפול בשורה ו-2 מיסבי מגע זוויתיים דחפים כפולים כדי לשאת כוחות רדיאליים וציריים. תמיכת הציר האחורי מאמצת מיסב גלילה כפול בשורה כדי לשאת כוחות רדיאליים. עם סוג זה של מבנה, כאשר המכונה פועלת במהירות גבוהה, עליית טמפרטורת הציר נמוכה יותר והצירים שומרים על איזון בין הרחבות החום הקדמיות והאחוריות.

1. איך עושים בקרת איכות?

MAXTORS CNC מפתחת ומיישמת תקני בקרה פנימית קפדניים של ניהול איכות כדי להשיג מעקב צמוד אחר כל תהליך התכנון והייצור של כלי המכונה. 45 פריטי בדיקה ובדיקה, 632 נקודות בקרת איכות, 48-בדיקת עיבוד עומס של עומס מהיר בשעה מלאה. מכשיר מדידה ZEISS שלוש קואורדינטות של גרמניה, אינטרפרומטר לייזר RENISHAW של בריטניה וציוד אחר לבדיקות דיוק באיכות עולמית משמשים כדי להבטיח שליטה מדויקת בפרטי כלי המכונה.

2. מהם תהליכי המוצר הספציפיים שלך?

מיטת כלי המכונה, האוכף, השולחן, העמודים, העמודים והיציקות העיקריות האחרות שלנו עשויים מברזל יצוק ושרף, ומעובדים בתהליכי יישון מרובים כדי להפוך את הכלי לקשיח ויציב במיוחד. מסילת ההנחיה של כלי המכונה מאמצת מסילה מובילה הזזה מלבנית, ומשטח ההובלה נתון לטיפול התקשות בתדירות גבוהה, ונטחן על ידי מכונת השחזה של מסילות הדרכה. בעל שמירת דיוק טובה. מסילת ההדרכה מחוברת עם יריעה נגד שחיקה, בעלת מקדם חיכוך קטן ויכולת נשיאה חזקה.
